停车场图纸深化地下车库CAD图纸设计

停车场CAD深化图就是在设计院提供的初始建筑图纸基础上，通过项目甲方与业主的需求，对停车场内部的交通动线，地坪画线，墙柱涂装，交通设施，标识标牌，装饰装修等进行二次深化，实现能够施工的正确停车场CAD图纸。
设计图纸必须符合设计意图、国家标准、行业标准、地方规范要求、满足验收标准及使用需求。

一般200个车位以下的CAD图纸可以把所有的交通设施、标志标识、与地坪画线放置在一张图纸上进行设计。

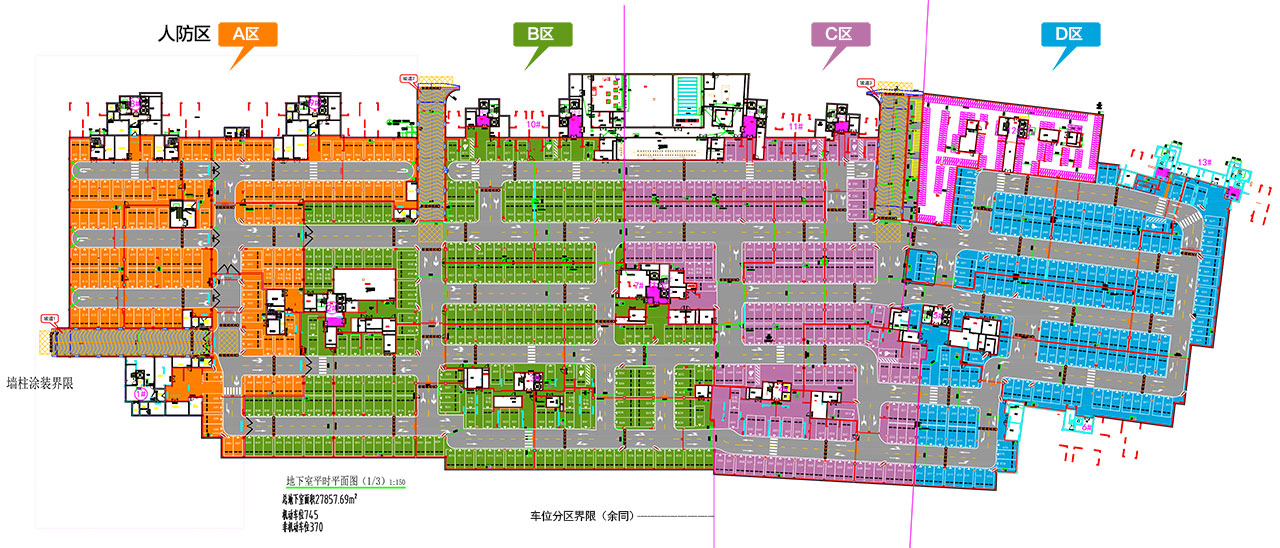

大型地下停车场因为车位较多，需要进行车位分区及墙柱涂装分区，为避免标牌灯箱与其它设计类别造成视觉冲突，需要进行拆分；

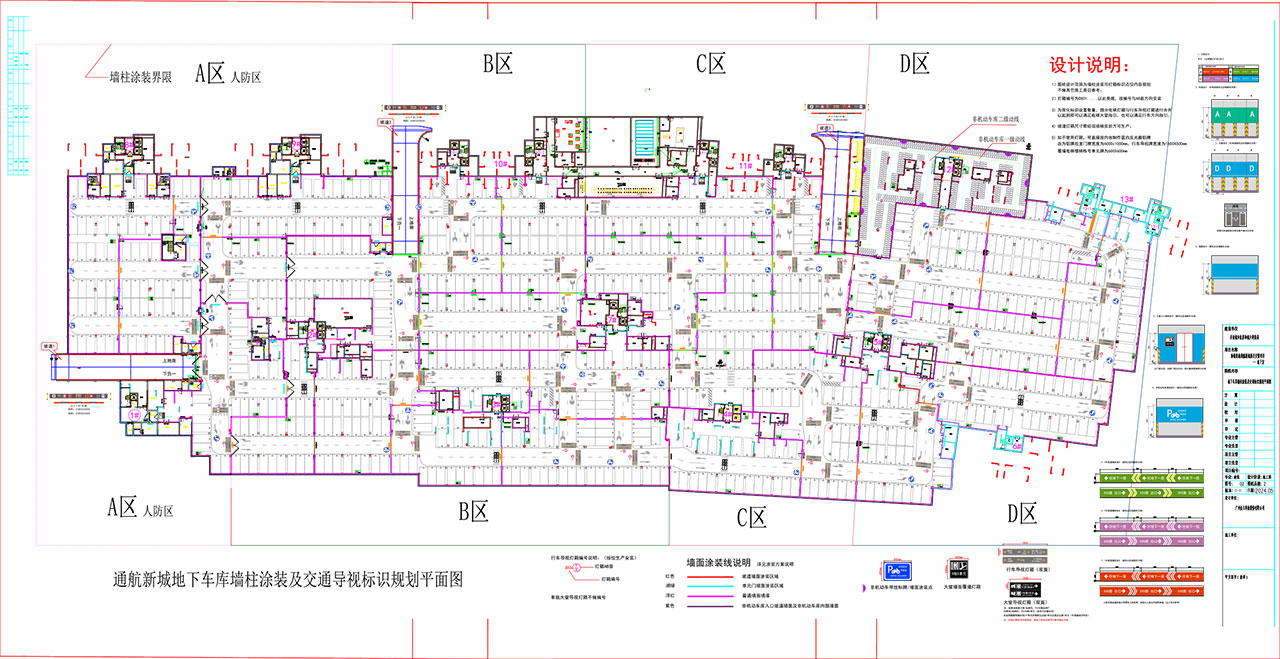

简单拆分是将地坪漆与地面画线及交通设施（减速带，护角，定位器，广角镜，道钉，轮阔标）放置在一张图纸上（如上图）

另一张放置标识牌/灯箱，根据动线及大堂入口以及车库出入口进行内容详内规划与标识布点（见下图）

依客户需要还要放置地坪画线，交通设施，标识标牌，墙柱涂装的大样图，以便对施工工艺进行简单说明，方便进场工人对照图纸施工

个别项目甲方会有要求，每个类目拆一张图纸，如地坪画线1张，交通设施布置一张，墙柱涂装1张，标识标牌1张；依工作量增加，会成行设计成本增加；是否需要按客户需求来定；

高端项目，甲方要求会要求设计停车场标准化导视方案，对车库施工范围内所有类目进行详细说明，并附加成果效果图展示。

以上即为停车场图纸设计的详细说明，每个项目设计成果图纸均达到施工标准，甲方满意; 并为客户统计施工范围内的详内工程量清单，方便客户进行报价。
